この記事でわかること
- 電子ペーパーが「光を反射する」仕組みで表示する理由
- バックライト不要だからこそ生まれる「省電力」と「屋外視認性」の根拠
- 書き換え速度・色表現の制約と、それが問題にならない用途
- LCD・LEDとの違いを「用途の軸」で整理する方法
1. 電子ペーパーはどうやって表示しているのか
液晶やLEDと電子ペーパーは、表示の仕組みが根本から異なります。
一言で言えば、液晶やLEDが光を「出す」のに対して、電子ペーパーは光を「反射する」だけで表示を成立させます。
POINT：紙と同じ原理
電子ペーパーは、印刷された紙が太陽光や照明を反射して読めるのと同じ仕組みです。
光源を持たないため、「紙のように見える」という独特の視認性が生まれます。

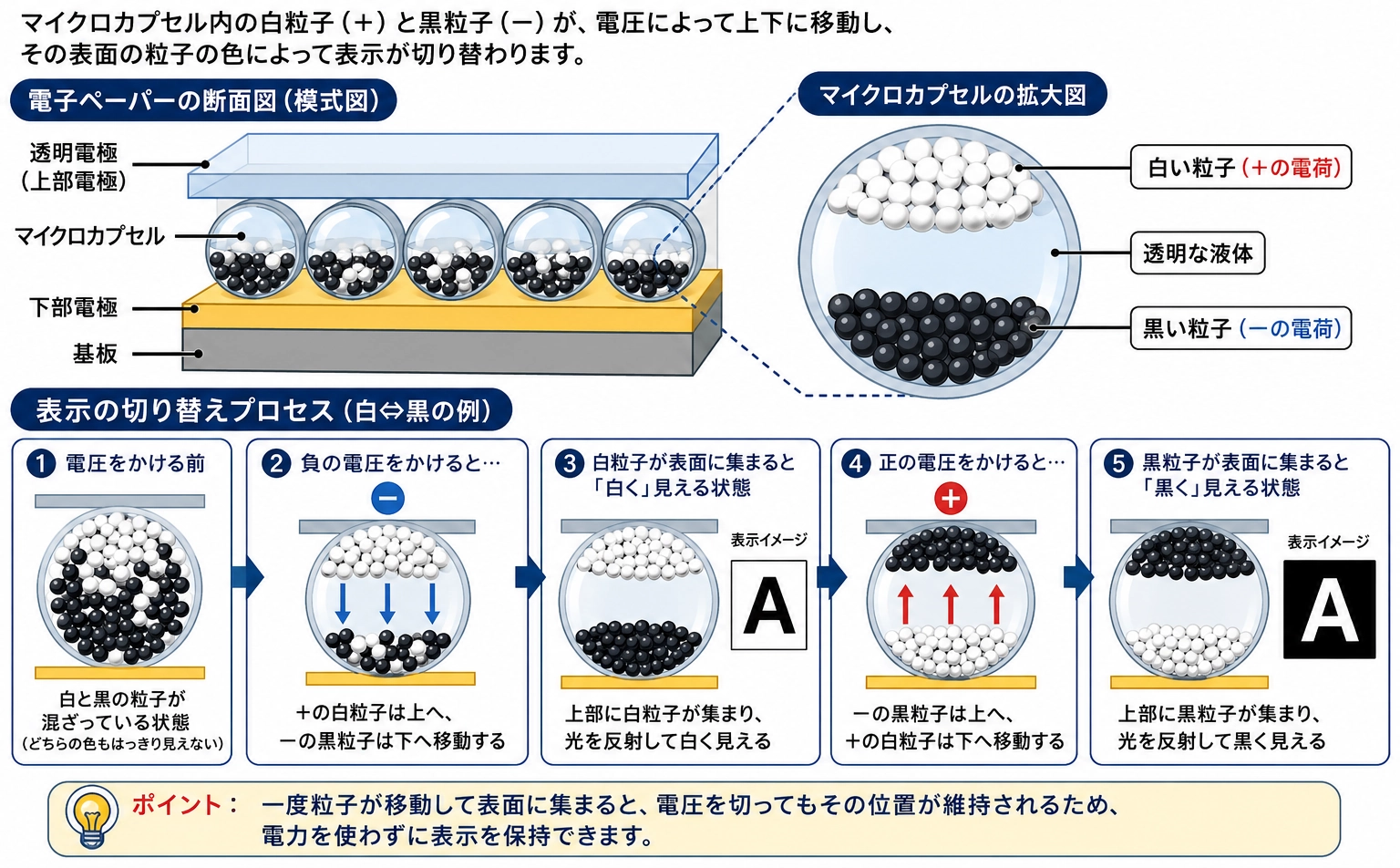

電気泳動方式のしくみ
電子ペーパーの代表的な表示技術は「電気泳動方式（でんきえいどうほうしき）」と呼ばれます。
仕組みを順を追って整理すると、以下のようになります。
- マイクロカプセルの内部に、白い粒子（正の電荷）と黒い粒子（負の電荷）が混在している
- 電圧をかけると、電荷の違いによって粒子が上下に移動する
- 白粒子が表面に集まると白く見え、黒粒子が表面に集まると黒く見える
- この組み合わせで文字・画像を形成し、電圧を切っても粒子の位置は固定されたままになる
E Inkと電子ペーパーの関係
「E Ink（イー・インク）」という名称を聞いたことがある方も多いかもしれません。
両者の関係は以下のように整理できます。
| 呼び名 | 意味 |
|---|---|
| 電子ペーパー | 表示技術のカテゴリ名（液晶・LEDと並ぶ種別） |
| E Ink | 電気泳動方式を開発・提供する代表的なメーカーのブランド名 |
AmazonのKindle（電子書籍端末）にもE Ink社の技術が採用されており、一般消費者にも広く知られています。
「E Inkディスプレイ＝電子ペーパーの一種」と理解しておくと混乱しません。
カラー電子ペーパーの場合
カラー電子ペーパーは、以下のいずれかの方法で色表現を実現します。
- 白・黒に加えて赤・黄・緑・青などの有色粒子を組み合わせる
- モノクロの電子ペーパーパネルにカラーフィルターを重ねる
カラー電子ペーパーには複数の規格があり、代表的なものに「Kaleido」と「Gallery（Spectra）」があり、用途に応じて使い分けられています。
- Kaleido
書き換え速度が比較的速く、電子棚札など頻繁に更新が必要な用途に適している一方、発色はやや控えめ。 - Gallery（Spectra）
発色に優れ、鮮やかな色表現が可能な一方、書き換え速度は遅め。
いずれも液晶ディスプレイに比べると色域（表現できる色の範囲）に差があります。
詳しくは第4章で解説します。
2. バックライトがない。それが電子ペーパーの本質

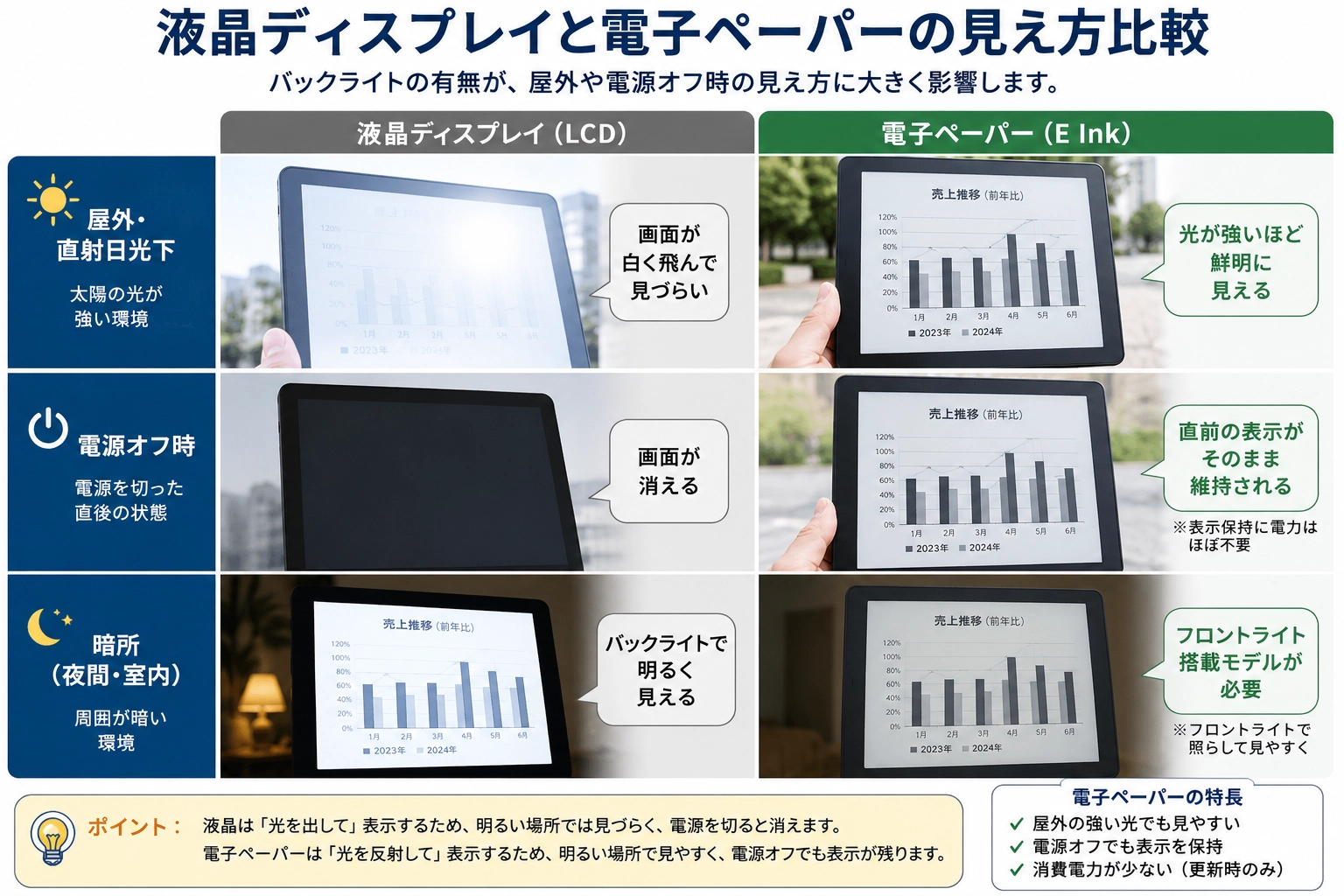

液晶との「逆転現象」
スマートフォンやPCのディスプレイには「バックライト」という発光パネルが内蔵されており、パネルの背面から光を当てることで映像を映し出します。
常時発光し続ける構造のため、消費電力が高く、屋外の強い日差しの下では画面が白く飛んで見づらくなる弱点があります。
電子ペーパーにはバックライトがありません。
この違いが、以下のような「逆転現象」を生み出します。
| 状況 | 液晶ディスプレイ | 電子ペーパー |
|---|---|---|
| 屋外・直射日光下 | 画面が白く飛んで見づらい | 光が強いほど鮮明に見える |
| 電源オフ時 | 画面が消える | 直前の表示が維持される |
| 暗所 | バックライトで明るく見える | フロントライト搭載モデルが必要 |
「電源を切っても表示が消えない」の正しい理解
よくある誤解として、「電源を切っても表示が消えない＝常時電力ゼロ」と思われがちですが、正確には以下のとおりです。
- 表示を更新するとき
電力を消費する - 表示を保持しているとき
ほぼ電力を消費しない（粒子が固定されているため）
つまり、電源を完全にオフにしても表示が残るのは、粒子が物理的な位置に「固定」されているからです。
電力が要るのはあくまでも「書き換える瞬間だけ」です。
暗所での視認性について
電子ペーパー単体では暗い場所での視認性が十分でない場合があります。
夜間・照明の少ない環境での使用を想定する場合は、フロントライト（画面の前面から照らす補助光）搭載モデルを選ぶことで対応できます。
3. 電力を消費するのは「書き換えるとき」だけ
なぜ省電力なのか
電子ペーパーの省電力性は、第2章の仕組みから自然に導かれます。
- 粒子の位置が物理的に固定される
→ 電源なしで表示が維持できる - 電力が必要なのは粒子を動かす瞬間だけ
→ 書き換え時のみ消費
この特性が、現場での以下のようなメリットにつながります。
| メリット | 現場への影響 |
|---|---|
| バッテリー駆動が可能 | 電源コンセントのない棚・壁面・屋外設備に設置できる |
| 配線工事が不要 | 設置コストと工期を大幅に削減できる |
| 更新頻度が低いほど長持ち | 工場の工程表示・物流棚札など長期掲示に最適 |
運用設計のポイント
書き換え頻度が高い用途では、バッテリーの消耗も速まります。
導入前に以下を確認しておくと安心です。
- 1日あたりの書き換え回数の目安を決める
- スリープ制御（一定時間無操作でスリープ状態に移行する機能）との組み合わせで消費電力をさらに抑えられる
- 更新頻度が低い用途（週1〜月1程度）では、電池駆動の場合、更新頻度によっては数年単位で運用できるケースもある
4. 書き換え速度と色表現の制約
電子ペーパーはメリットが多い一方、正直に伝えるべき制約もあります。
ここでは「自分の現場に向くかどうか」を判断できるよう、デメリットを率直に整理します。
書き換え速度の目安
| 種類 | 書き換え時間の目安 |
|---|---|
| モノクロ電子ペーパー | 約0.5〜2秒 |
| カラー電子ペーパー | 約5〜20秒（機種による） |
液晶のように動画を滑らかに再生したり、リアルタイムで変化し続けるコンテンツを表示したりする用途には向きません。
色表現の現実
カラー電子ペーパーで表現できること・できないことを整理すると以下のとおりです。
できること
- 赤・黄・緑・青などの基本的な色表現
- 案内サイン・ラベル・シンプルなグラフィックの表示
難しいこと
- 鮮やかな写真・グラデーションの再現（液晶に比べて色域が狭い）
- 動画・アニメーションの表示
制約が問題に
ならない用途
以下のような使い方であれば、上記の制約はほとんど気になりません。
- 値札・価格表示（更新は数時間〜数日おき）
- 工程表・作業指示板（内容変更は週単位）
- 案内掲示・在庫ラベル（静止画・テキストが中心）
「定期的に内容を変えるが、その間はずっと同じ内容を表示する」という使い方が最も電子ペーパーの特性に合っています。
5. 電子ペーパー・LCD・LEDの仕組みを比べると見えてくること
3種類の表示方式は、スペックの優劣ではなく「用途の向き・不向き」で選ぶものです。
用途の軸で簡単に整理すると、以下のようになります。
| 方式 | 一言で言うと？ | 向いている用途 |
|---|---|---|
| LCD（液晶） | 動画・細かい映像向き | 屋内サイネージ・店舗内映像配信 |
| LED | 遠距離・屋外視認向き | 屋外広告・スタジアム・大型看板 |
| 電子ペーパー | 省電力・長時間静止表示向き | 棚札・工程表示・屋外掲示板 |
仕組みを理解することで、「なぜ電子ペーパーが物流や工場現場に選ばれるのか」が自然と腑に落ちるはずです。
6. 実際の活用例：どんな現場で使われているか
電子ペーパーの特性は、以下のような現場での活用につながっています。
■電子棚札（ESL：Electronic Shelf Label）
- スーパー・ドラッグストアの商品棚に設置し、価格やプロモーション情報をリモートで一括更新
- 紙の貼り替え作業が不要になり、人的ミスや作業工数を大幅に削減
- 産業用途としては、工場の部材管理や物流倉庫のロケーション表示にも広く活用されている
■物流・倉庫の棚ラベル
- ピッキング作業の指示や保管品番をリアルタイム表示
- バッテリー駆動のため配線工事なしで設置可能
- 棚のレイアウト変更にも柔軟に対応
■工場の工程表示・作業指示板
- 製造ラインの工程情報・作業指示を表示
- 更新頻度が低い用途では、数週間〜数カ月の継続稼働が可能
■スマートオフィスの会議室サイン
- 会議室のドア・入口に設置し、使用状況・予約者・開始時刻を表示
- 省電力かつ見やすい表示でオフィス環境を整えられる
■デジタルサイネージ（屋外・公共スペース）
- 太陽光パネルとの組み合わせで、電源インフラのない場所でも稼働
- バス停の時刻表示・公共施設の案内板への採用事例あり
よくある質問（Q&A）
Q. 電子ペーパーは液晶より目に優しいですか？
A. 一般的に、目への負担は少ないとされています。
液晶はバックライトの光が直接目に入り続けますが、電子ペーパーは反射光のみで表示するため、光源が目に直接当たりません。
紙を読む感覚に近く、長時間の閲覧でも眼精疲労が起きにくいといわれています。
ただし、個人差があるため、必ずしも全員に当てはまるわけではありません。
Q. 電子ペーパーは屋外でも使えますか？
A. 使えます。むしろ屋外は電子ペーパーの得意環境です。
反射光で表示するため、直射日光が当たるほど鮮明に見えます。
また、バッテリー駆動ができるため、電源のない屋外設備にも設置可能です。太陽光パネルと組み合わせれば、商用電源なしで長期稼働するサイネージも実現できます。
ただし、防水・防塵の規格（IP規格）は機種によって異なるため、設置環境に合わせた製品選定が必要です。
Q. カラー表示はできますか？
A. できますが、液晶ほどの鮮やかさはありません。
カラー電子ペーパーは赤・黄・緑・青などの基本色を表示できます。
ただし、液晶に比べると色域が狭く、写真のような細かいグラデーション表現は苦手です。
案内サイン・ラベル・シンプルなグラフィックなど、限られた色数で成立するコンテンツに適しています。
Q. 更新のたびに画面が一瞬暗くなるのはなぜですか？
A. 書き換え処理（フラッシュ）によるものです。
電子ペーパーは書き換え時に、粒子をいったんリセットするため画面が暗くなる「フラッシュ」が発生します。
これは電気泳動方式の特性によるもので、意図的な動作です。
表示品質を保つために必要な処理であり、機種によっては部分更新モードでフラッシュを最小限に抑えることも可能です。
7. まとめ：電子ペーパーは「光を出さない」から、省電力・長寿命・配線レスが実現する
電子ペーパーの特性は、すべて「光を反射するだけで表示できる」という仕組みから生まれています。
Point1
バックライトがなく、反射光だけで表示する
明るい場所でも視認しやすく、屋外設置に向く
Point2
書き換え時しか電力を使わない
バッテリー駆動・配線レスが実現する
Point3
粒子が物理的に固定される
電源を切っても表示が消えない
一方で、書き換え速度や色域には制約があります。
「自分の現場に合うかどうか」の判断は、仕組みを正確に理解することが第一歩です。
電子ペーパーを実際の現場で運用するための管理システムについては、「電子ペーパーCMSとは？」（https://degisai-navi.com/post-2913/）もあわせてご覧ください。
あなたの現場に電子ペーパーは合っている？導入前の確認リスト
導入を検討する前に、以下の項目を確認しておくと判断がスムーズになります。
- 表示内容の更新頻度は低い（1日数回以下、または数日に1回程度）
- 動画・アニメーションよりも静止画・テキスト表示が主である
- 設置場所に電源コンセントがない、または配線工事が難しい
- 屋外や窓際など、明るい環境での視認性を重視している
- 長期間にわたって同じ情報を掲示し続ける用途がある
- 電力コスト・メンテナンスコストの削減を優先したい
